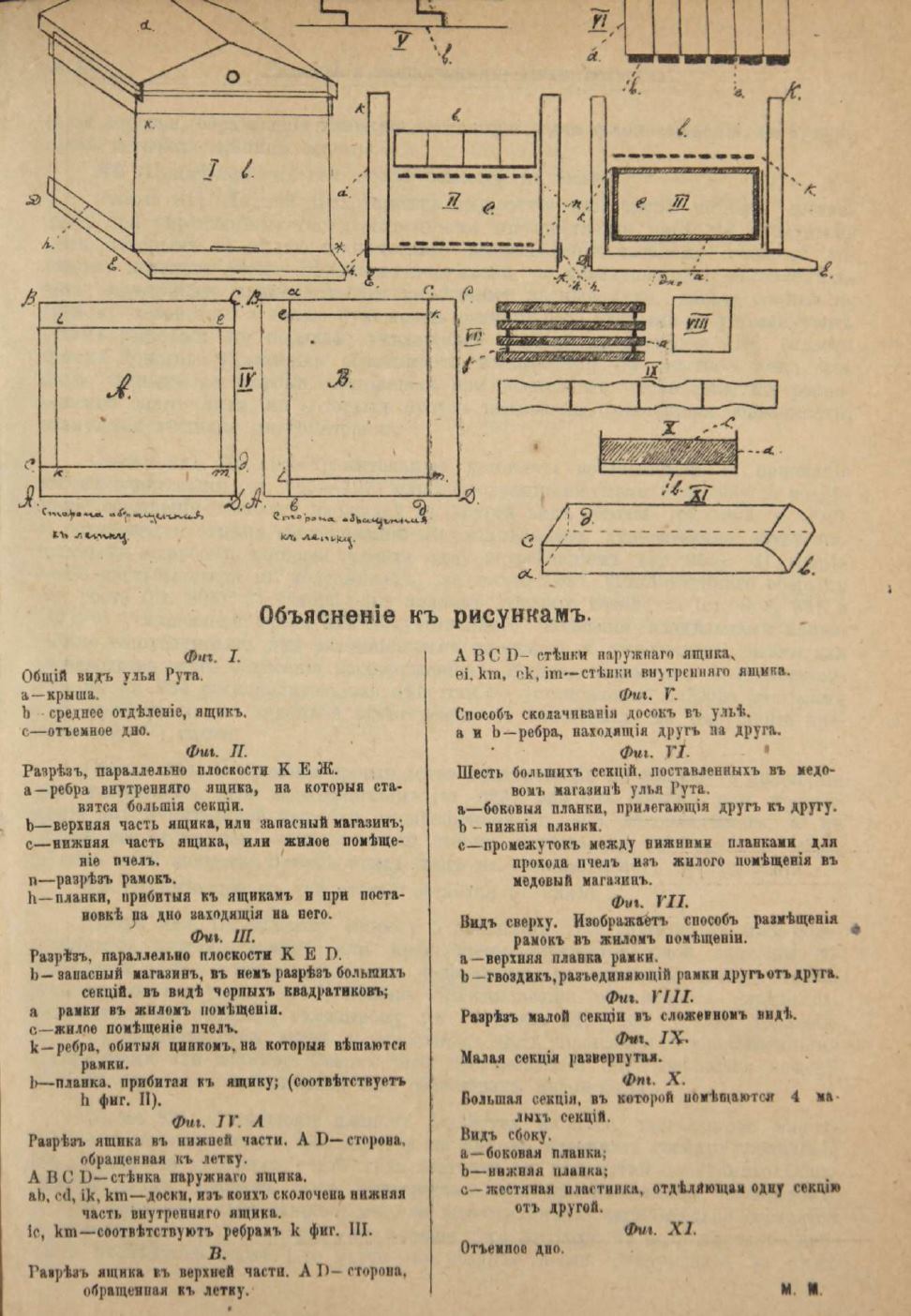

Объясненіе къ рисункамъ.
ф'/і. J.
Общій видъ улья Рута,
а—крыша.
b
среднее отдѣленіе,
ящикъ.
с—отъемное дно.
Фиг. П.
Р а з рѣз ъ, параллельно плоскости К Е Ж.
а—р е б ра внутренняго ящика,
на которыя ста-
вятся большія секціи.
b—в е р х н яя часть ящика, или запасный магазинъ;
с —н и ж н яя
часть ящика,
или жилое
помѣще-
ніе пчелъ.
п—р а з рѣзъ рамокъ.
h—планки,
нрибитыя къ ящикамъ и при поста-
иовкѣ па дно заходящія на него.
Фиг. III.
Разрѣзъ, параллельно плоскости К Е I ).
Ь— запасный магазинъ,
въ немъ раярѣзъ бол ьгаихъ
секцій. въ видѣ черпыхъ квадратиковъ ;
а
рамки въ жиломъ помѣщеніи.
с—жилпе помѣщеніе пчелъ.
к —ребра, обитыя цинкомъ.
на которыя вѣт а ю т ся
рамки.
1)—планка,
прибитая къ ящику; (соотвѣтствуетъ
h фиг. II).
Фиг. IV. А
Раврѣзъ ящика въ нижней части. A D—сторона .
обращенная къ летку.
A BC D—с тѣн ка наружна™ ящика,
ab, с<1, ik, k m—д о с к и,
изъ коихъ сколочена нижняя
часть внутренняго ящика,
ic, km—с о о т вѣ с т в у ю тъ
ребрамъ к фиг. III.
В.
Гаврѣзъ ящика въ верхней части. А Т>— сторона,
обращенная къ летку.
А В С О - стѣнки наружна™ ящііка^
ѳі. k m, o k, i m—с тѣн ки внлтрсшіяго ящика.
Фиг.
Г.
Способъ сколачивані я досокъ въ ульѣ.
а и Ь—ребра,
находящія другъ на друга.
Фиг. ТІ
Шесть большихъ сскцій. лоставленных ъ въ медо-
вомь магазинѣ улья Рута,
а—боковыя планки,
прилегающая другъ къ другу,
b - пижнія планки.
с—п р о м е ж у т о къ между нижним
планками д ля
прохода пчелъ и зъ жилог помѣщенія въ
медовый магазинъ.
Фиг. ГІІ.
Видъ сверху. Изображаёть
способъ
размѣщенія
рамокъ въ жиломъ помѣщеніи.
а—верхняя плавка рамки.
Ь— гвоздикъ,
разъедин ющій рамки другъ отъ друга.
Фиг. VIII.
Разрѣзъ малой секціи въ сложевномъ видѣ.
Фиг. IX*
Малая секція развернутая .
фпг. X.
Большая секція, въ которой иомѣщаютыг 4 ма-
л ы й. секцій.
Видъ сбоку,
а—боковая планка;
b—н и ж н яя планка;
с—ж е с т я н ая пластинка ,
отдѣлйющаи одиу секцію
отъ другой.
Фиг. XI.
Отъемное дно.
М N
